Універсальний адаптер кнопок керма «мультируль-2»
Адаптер призначений для реалізації управління магнітолою штатними резистивним кнопками керма. Залежно від можливостей магнітоли управління може бути реалізовано в дротовому варіанті, або по ІЧ-каналу. Також реалізовано управління магнітолами Pioneer і Sony через провідний вхід «джойстика», наявний навіть у бюджетних моделях. Команди популярних магнітол занесені в пам'ять (не потрібно пульт ІК при установці), також збережений режим навчання будь-яким пультів, в т.ч. китайським «ноунейм». Реалізовано до 6 команд включно.
Короткий опис режимів роботи
1. Навчання командам - адаптер «запам'ятовує» команди з ІК пульта магнітоли. Використовується, якщо магнітоли немає в списку запрограмованих команд або якщо необхідно призначити інші команди кнопок.
2. Використання готових команд - в пам'яті адаптера прописані команди популярних магнітол, що дозволяє обійтися без ІК пульта магнітоли при програмуванні. Примітка - при використанні готових команд можливо як провідне управління, так і по ІЧ каналу в залежності від магнітоли (див .спісок готових команд).
підключення

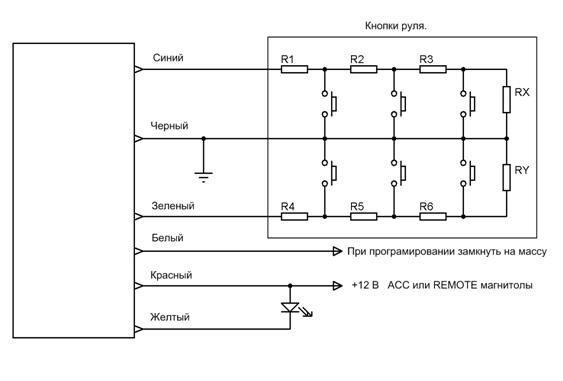

Синій провід - підключити до сигнального проводу кнопок керма. Другий провід кнопок керма з'єднати з масою безпосередньо біля адаптера.
Зелений провід - під'єднати до другої групи кнопок (для автомобілів Toyota і Nissan). Для інших автомобілів провід максимально вкоротити і ізолювати.
Чорний провід - маса. До нього ж підключити загальний провід кнопок керма !!!
Білий провід - для програмування замкнути на масу, потім подати харчування на адаптер. Після програмування максимально вкоротити (залишивши можливість підключення) і ізолювати.
Жовтий провід - вихід ОК з обмежувальним резистором для підключення ІЧ світлодіода (можна підключити послідовно 2-3 діода). ІК світлодіод підключається «+» (довший висновок) до червоного проводу АСС, а «-« до жовтого проводу. Світлодіод розташовувати в плафоні салонного світла, або направити на водія. Також використовується для проводового управління деякими магнітолами (дивись «провідне управління»).
Коричневий провід - вихід проводового управління магнітолами Alpine, а також магнітолами Pioneer і Sony через провідний вхід «джойстика». Використовувати джек 3,5 мм.
Червоний дріт - живлення адаптера. Підключити до АСС або до виходу REMOTE магнітоли через запобіжник 1А.
навчання командам
Білий провід замкнути на масу і подати харчування на адаптер (зручно вимкнути і включити АСС). Почекати не менше 1 сек для його запуску. Потім натиснути кнопку на кермі - світлодіод в корпусі адаптера блимне 1 раз - відпустити кнопку. Натиснути відповідну кнопку на ІК пульті магнітоли, направивши пульт на фотоприймач (не в «упор») в корпусі адаптера. Світлодіод в корпусі адаптера блимне 2 рази - відпустити кнопку. Натиснути наступну кнопку на кермі - блимне 1 раз. Кнопку на пульті - 2 рази. Максимально можна записати 6 кнопок. Якщо потрібно записати менше 6 кнопок, то після запису останньої від'єднати білий провід від маси. Після запису останньої посилки (або від'єднання білого проводу) почекати кілька секунд, поки світлодіод не почне постійно блимати. Потім прибрати харчування, відключити білий провід і подати харчування - адаптер готовий до роботи.
Примітка: перші 4 команди відтворюються швидше, а п'ята і шоста - з затримкою між посилками.
Р екомендованние до запису першими команди: гучність +, гучність -, пошук +, пошук-.
Використання готових команд
У пам'яті адаптера вже записані команди популярних магнітол, список яких зазначений біля схеми. Букви IR позначають управління по ІЧ каналу. Вибір магнітоли зі списку готових команд:
1 Білий провід замкнути на масу і подати харчування на адаптер. Від'єднати білий провід від маси - світлодіод блимає.
2 Відрахувати необхідну кількість спалахів (відповідно номеру магнітоли в списку) і замкнути білий провід на масу. Через 3 сек світлодіод промігает номер обраної магнітоли.
3 Натиснути на кермі кнопки в такій черговості: гучність +, гучність -, пошук вгору, пошук вниз, вибір джерела (Sour c e), приглушення звуку. Кожне натискання буде підтверджуватися загорянням світлодіода.
4 Почекати кілька секунд, поки світлодіод не почне постійно блимати. Скинути харчування, відключити білий провід (вкоротити і ізолювати). Адаптер готовий до роботи.
Примітка: якщо на кермі менше шести кнопок, то після запису останньої відключити білий провід від маси і виконати пункт 4.
провідне управління
Для реалізації проводового управління магнітолами JVC використовувати вхідний в комплект джек 3,5 мм, підключивши до жовтого проводу адаптера висновок № 1. Для управління магнітолами Kenwood жовтий провід адаптера підключити до проводу «REMOTE CONT ». Для проводового управління магнітолами Sony, Pioneer, Alpine джек 3,5 мм підключити висновком № 1 до коричневого проводу адаптера, а висновок № 3 до чорного проводу адаптера (максимально близько до корпусу (!).
Примітка: в повному обсязі магнітоли мають вхід проводового управління.
Перелік марок автомобілів, у яких все або більшість моделей мають резистивні кнопки керма:
TOYOTA, HONDA, MAZDA, SUBARU, NISSAN, MITSUBISHI, SANG-YONG, HYUNDAI, KIA, FORD, SUZUKI, CHEVROLET, OPEL, CITROEN C-crosser, PEUGEOT 4007, CHERRY.
1 Резерв
2 Kenwood IR
3 Kenwood
4 Pioneer
5 Pioneer IR
6 Sony 1 IR
7 Sony 2 IR
8 Sony
9 JVC 1
10 JVC 2
11 JVC 1 IR
12 JVC 2 IR
13 Clarion
14 Clarion IR
15 Alpine
16 Alpine IR
Вироблено в Україні. Тих. підтримка 068-321-39-09 Євген.
ВІДЕОінструкція по установці тут: http://youtu.be/FMmmd2Th99I
